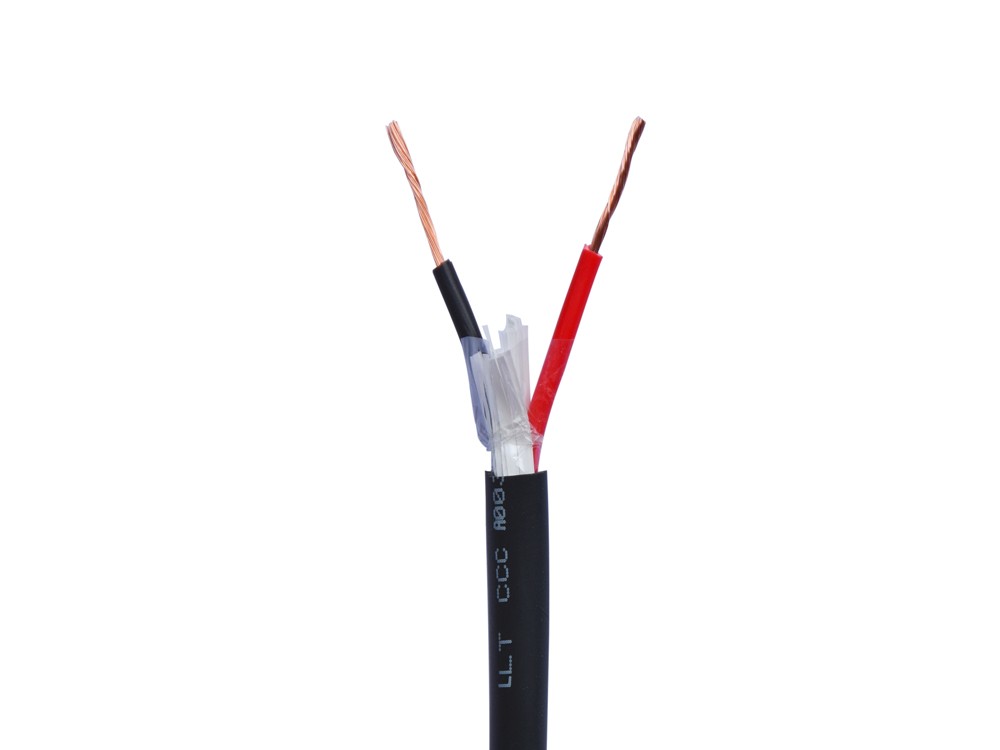

| 60227 IEC 52(RVV) 300/300V 型軟線的綜合數據 |
| 芯線×標稱截面(mm2) | 導體結構(NO./mm) | 絕緣厚度規定值 | 護套厚度規定值 | 平均外徑 | 20℃時導體電阻最大值(Ω/KM) | 70℃時絕緣電阻最小值(MΩ/KM) |
| 下限 | 上限 | 銅芯 | 鍍錫銅芯 |
| 2×0.5 | 16/0.20 | 0.5 | 0.6 | 4.6或3.0×4.9 | 5.9或3.7×5.9 | 39 | 40.1 | 0.012 |
| 2×0.75 | 24/0.20 | 0.5 | 0.6 | 4.9或3.2×5.2 | 6.3或3.8×6.3 | 26 | 26.7 | 0.01 |
| 3×0.5 | 16/0.20 | 0.5 | 0.6 | 4.9 | 6.3 | 39 | 40.1 | 0.012 |
| 3×0.75 | 24/0.20 | 0.5 | 0.6 | 5.2 | 6.7 | 26 | 26.7 | 0.01 |
|
|
|
|
|
|
|
|
|

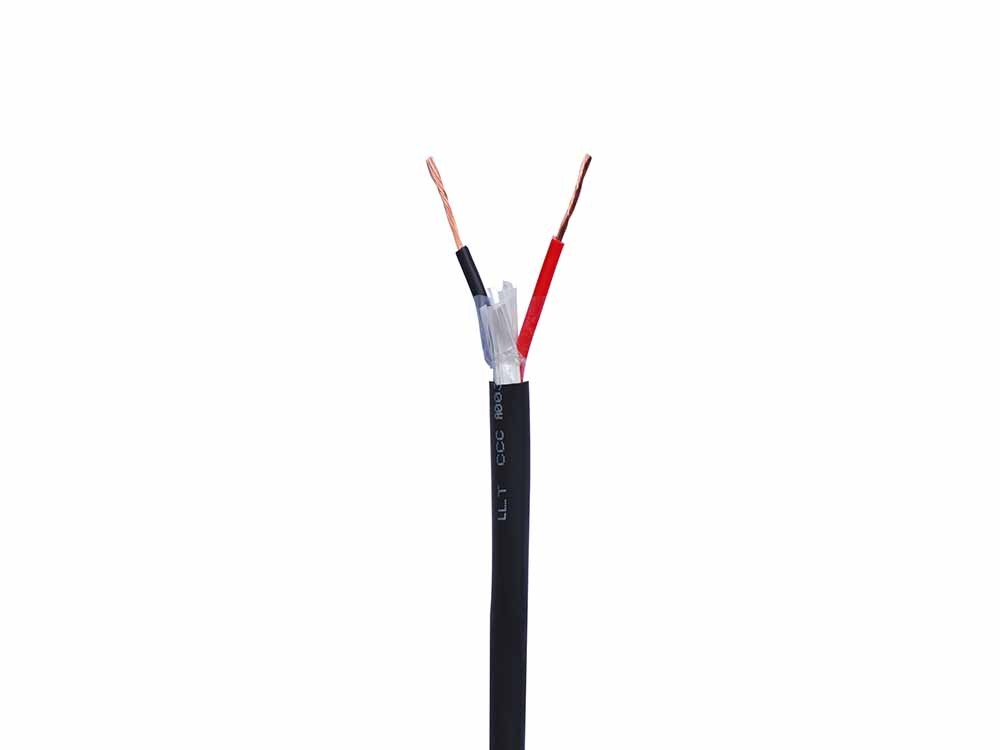

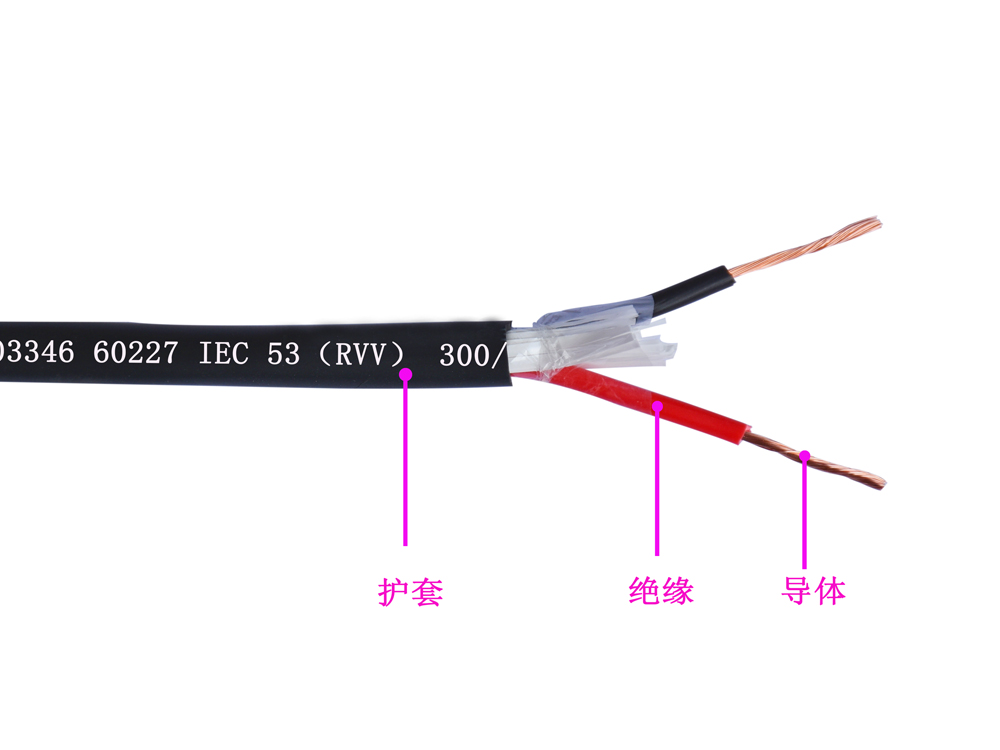

| 60227 IEC 53(RVV) 300/500V 軟電線的綜合數據 |
| 芯線×標稱截面(mm2) | 導體結構(NO./mm) | 絕緣厚度規定值 | 護套厚度規定值 | 平均外徑 | 20℃時導體電阻最大值(Ω/KM) | 70℃時絕緣電阻最小值(MΩ/KM) |
| 下限 | 上限 | 銅芯 | 鍍錫銅芯 |
| 2×0.75 | 24/0.20 | 0.6 | 0.8 | 5.7或3.7×6.0 | 7.2或4.5×7.2 | 26 | 26.7 | 0.011 |
| 3×1 | 32/0.20 | 0.6 | 0.8 | 5.9或3.9×6.2 | 7.5或4.7×7.5 | 19.5 | 20 | 0.01 |
| 2×1.5 | 30/0.25 | 0.7 | 0.8 | 6.8 | 8.6 | 13.3 | 13.7 | 0.01 |
| 2×2.5 | 50/0.25 | 0.8 |
本產品適用于弱電設備控制，通信信號的傳輸以及廣播和弱電設備供電用線等
1. 電纜長期允許工作溫度應不超過 70℃
2. 電纜敷設溫度應不低于 0℃
3. 允許彎曲半徑， 電纜外徑（D）小于等于16mm時，應不小于4D，大于16mm時，應不小于6D
4. 護套采用優質聚氯乙烯材質，抗老化，耐磨損，防水，防油，防化學腐蝕，無毒等特性
5. 200m/500m 每卷或定制長度
|
